Razlike in razlikovanja fotovoltaičnih varovalk

I. Uvod

Fotovoltaične (PV) varovalke so kritične komponente pri zagotavljanju varnosti in zaščite fotovoltaičnih elektroenergetskih sistemov. Zaščitijo vezja pred pretiranimi pogoji, kar pomagajo preprečiti poškodbe sistema in zagotavljajo dolgoročno zanesljivost. Materiali, uporabljeni pri gradnji fotonapetostnih varovalk, pomembno vplivajo na njihovo delovanje, vključno s trenutno oceno, temperaturno toleranco in odzivnim časom.

V tem članku bomo raziskali razlike med materiali, uporabljenimi v fotonapetostnih varovalkah, vpliv teh materialov na zmogljivost varovalk in kako izbrati pravo varovalko za različne aplikacije. Poleg tega bomo izpostavili izdelke izZhejiang Galaxy Fuse Co., Ltd.in referenčni mednarodno priznaniIecStandardi za zaščito varovalk.

Ii. Glavni materiali, ki se uporabljajo v fotonapetostnih varovalkah

(A) Materiali z varovalkami

1.Silver žica

○ Značilnosti:Silver ponuja vrhunsko električno prevodnost, nizko odpornost in zmerno tališče. Idealen je za aplikacije z visokim tokom, ki zahtevajo hitre odzivne čase.

○ Uporaba:Srebrne žične varovalke so še posebej primerne za obsežne centralizirane PV elektrarne, kjer sta visoka zanesljivost in minimalni izpadi bistveni.

Primer izdelka:TheYrs94fa varovalka za visoke hitrostiodZhejiang Galaxy Fuse Co., Ltd.Uporablja napredne materiale za hitro zaščito hitrosti v obsežnih PV sistemih. Ta varovalka z oceno za 700V in 400A je zasnovana tako, da učinkovito ravna s preobremenitvami in kratkimi vezji.

○ Več o Yrs94Fa z visoko hitrostjo

2.kularna žica

○ Značilnosti:Baker je stroškovno učinkovita alternativa srebru, ki ponuja dobro prevodnost, čeprav je bolj nagnjena k oksidaciji v visokotemperaturnih okoljih.

○ Uporaba:Bakrene žične varovalke se običajno uporabljajo v porazdeljenih PV sistemih, kot je sončna streha, kjer je električno okolje manj skrajno.

3.Alloy žica (npr. Zlitina tin-bizmuta)

○ Značilnosti:Zlitine, kot je kositer-bizmut, ponujajo natančen nadzor nad talnimi točkami in trenutnimi ocenami, zaradi česar so idealne za občutljivo elektronsko zaščito.

○ Uporaba:Te varovalke se pogosto uporabljajo v fotovoltaičnih pretvornikih, kjer mora biti zaščita natančna in kompaktna.

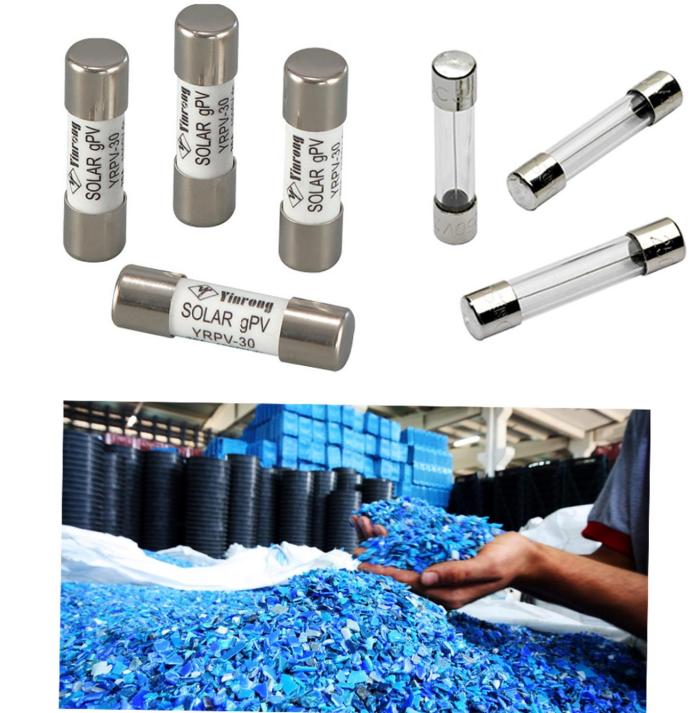

(B) Izolacijski materiali

1.Coceramic

○Značilnosti:Keramika zagotavlja odlično visokotemperaturno odpornost, mehansko trdnost in vrhunske električne izolacijske lastnosti.

○Prijave:Keramično insulirane varovalke se običajno uporabljajo v visokonapetostnih PV sistemih, kjer je celovitost izolacije v ekstremnih pogojih kritična.

2. stekla vlakna

○Značilnosti:Steklena vlakna ponujajo dobro toplotno odpornost, prilagodljivost in enostavnost predelave v različne oblike.

○Prijave:Steklena vlakna se običajno uporabljajo tako v zunanjih ohišjih kot v notranjem izolacijskem komponentah PV varovalk.

3.Plastična (npr. Poliester in inženirska plastika)

○Značilnosti:Plastika je poceni, zagotavljata dobro električno izolacijo in so primerna za okolja zmerne temperature.

○Prijave:Plastične varovalke so idealne za nižje stroške, kot so stanovanjski PV sistemi.

Iii. Razlike v uspešnosti fotonapetostnih varovalk, ki temeljijo na materialih

(A) Električna zmogljivost

1. Karakteristike

○ Silver žične varovalke so zelo odzivne in lahko hitro pihajo v primeru kratkega stika, kar zaščiti sistem pred nadaljnjimi poškodbami.

Oalloy žične varovalke, kot so tiste, narejene iz tin-bizmuta, omogočajo natančnejši nadzor nad situacijami preobremenitve, kar zagotavlja natančno zaščito.

2. Naravnana napetost in tok

○ Keramično insulirane varovalke imajo običajno višjo napetost kot plastične varovalke, zaradi česar so primerne za visokonapetostne uporabe. TheYRS93F varovalka za visoke hitrosti, ocenjeno za 700V in 150A, je zasnovan tako, da zaščiti pred kratkimi stiki in preobremenitvami v PV sistemih.

○Preberite več o YRS93F z visoko hitrostjo

(B) Učinkovitost toplotne zaščite

1. TEMPERATURA RAZPISA

○ Keramično-izolirane varovalke lahko obvladujejo višje temperature, ne da bi izgubili celovitost, zaradi česar so idealni za uporabo v velikih, visokonapetostnih PV instalacijah.

○ Plastično izolirane varovalke se lahko deformirajo pri višjih temperaturah, kar ogroža njihove izolacijske lastnosti.

2. Ogrevanje

○ varovalke s kovinskimi ohišji zagotavljajo boljše odvajanje toplote, kar pomaga preprečiti pretirano pregrevanje. Na primer,YRS92F varovalka za visoke hitrosti, ocenjeno za 700V in 100A, je zasnovan tako, da ohrani stabilno delovanje tudi pod pogoji preobremenitve.

○Preberite več o YRS92F z visoko hitrostjo

Iv. Scenariji aplikacije, ki temeljijo na materialnih razlikah

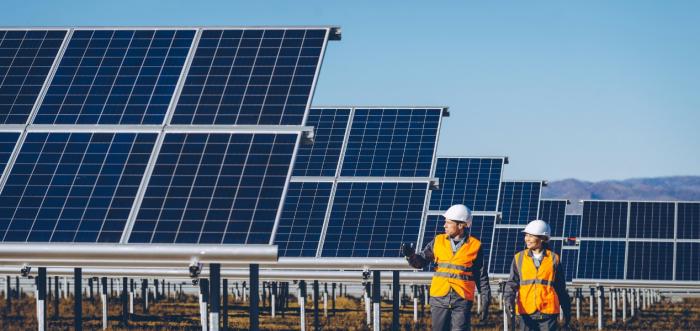

(A) Centralizirane fotovoltaične elektrarne

●Zahteve:Visoka zmogljivost ravnanja, dolgoročna zanesljivost in minimalni izpad.

●Priporočeni materiali:Elementi srebrne žice, združeni s keramično izolacijo, so idealni za obsežne PV sisteme, ki zahtevajo visoko napetost in temperaturno odpornost.Yrs94fa varovalka za visoke hitrostije odlična izbira za velike PV elektrarne.

(B) Distribuirani fotovoltaični sistemi (npr. Sončna streha)

●Zahteve:Stroškovno učinkovitost, zanesljivost in prilagodljivost različnim okoljskim razmeram.

●Priporočeni materiali:Elementi bakrene žice v kombinaciji s steklenimi vlakninami ali visokozmogljivo plastično izolacijo zagotavljajo ravnovesje med zmogljivostjo in stroški, zaradi česar so idealni za stanovanjske ali majhne komercialne PV sisteme.

(C) fotovoltaični pretvorniki in občutljiva oprema

●Zahteve:Natančna zaščita za občutljive komponente, kompaktna velikost in natančen odziv preobremenitve.

●Priporočeni materiali:Elementi zlitine, kot je tin-bizmut, združeni s keramičnimi ali steklenimi vlakninami, so idealni za pretvorbene uporabe, kjer je potrebna natančna zaščita.

V. IEC standardi za fotonapetostne varovalke

Pri izbiri fotovoltaičnih varovalk je nujno zagotoviti, da ustrezajo ustreznimIecStandardi, ki določajo zahteve glede varnosti in zmogljivosti za varovalke, ki se uporabljajo v električnih sistemih, vključno s PV aplikacijami.

1.Iec 60269-1:Ta standard opisuje splošna pravila za varovalke, vključno z zmogljivostjo, gradnjo in testiranjem. Ključnega pomena je za zagotavljanje varnosti in funkcionalnosti varovalk v različnih aplikacijah, vključno s fotovoltaičnimi sistemi.

○Preberite več o IEC 60269-1

2.Iec 60269-2:Določa zahteve za nizkonapetostne varovalke za uporabo v električnih instalacijah in opremi, ki vključujejo fotonapetostne sisteme. Osredotoča se na zaščito pred kratkimi vezji in preobremenitvami.

○Več o IEC 60269-2

3.Iec 60947-3:Določi zahteve za odklop, stikalne diskonterje in varovalke, ki se uporabljajo v električnih vezjih. Ključnega pomena je za zagotavljanje zanesljivega delovanja v PV sistemih, zlasti za zaščito in izolacijo.

○Preberite več o IEC 60947-3

4.Iec 61730:Ponuja smernice za načrtovanje in testiranje fotonapetostnih modulov, vključno z potrebnimi zaščitnimi mehanizmi, kot so varovalke, za zagotovitev varnosti in dolgoživosti PV sistemov.

○Več o IEC 61730

VI. Conclusion

Materiali, ki se uporabljajo v fotovoltaičnih varovalkah - bodisi srebro, baker ali zlitine - neposredno vplivajo na njihovo električno in toplotno delovanje, zaradi česar je nujno, da izberete ustrezno varovalko za vsako določeno aplikacijo. Keramični, stekleni vlakni in plastični izolacijski materiali ponujajo različne koristi za različna operativna okolja.

Z razumevanjem značilnosti uspešnosti vsakega gradiva in spoštovanjem do uveljavljenegaIecStandardi, oblikovalci sistema in operaterji lahko zagotovijo, da so njihovi fotovoltaični sistemi dobro zaščiteni in učinkovito delujejo. Za tiste, ki iščejo zanesljive rešitve varovalk,Zhejiang Galaxy Fuse Co., Ltd.ponuja vrhunske izdelke, kot jeYrs94fa, yrs93finYRS92F varovalke za visoke hitrosti, vsak je zasnovan tako, da ustreza strogim zahtevam sodobnih fotovoltaičnih sistemov.
