​Hitrodelujoča varovalka v primerjavi z navadno varovalko: Kakšna je resnična razlika?

Pri načrtovanju močnostnega elektronskega sistema izbira varovalke neposredno določa varnostne rezerve opreme in učinkovitost zaščite pred napakami. Ko se soočijo s hitro delujočimi varovalkami v primerjavi z navadnimi varovalkami, mnogi inženirji naredijo grobe odločitve, ki temeljijo izključno na nazivnem toku in napetosti, pri čemer spregledajo temeljne razlike v znanosti o materialih, odzivnih mehanizmih in scenarijih uporabe. Ta spregled lahko predstavlja resna tveganja pri novih sistemih za shranjevanje energije in energije.

Ta članek zagotavlja sistematično analizo temeljnih razlik med hitrodelujočimi in navadnimi varovalkami – od strukturne zasnove in mehanizmov za taljenje do meja uporabe – za pomoč inženirjem pri sprejemanju natančnih odločitev o izbiri.

Struktura in materiali: od "kovinske žice" do "preciznega taljivega elementa"

Taljivi element navadne varovalke je običajno izdelan iz geometrijsko oblikovane kovinske žice, ki ima preprosto strukturo in nizke stroške izdelave. Njegova talilna logika temelji na Joulovi toploti, ki jo ustvari sam preobremenitveni tok; ko akumulacija toplote doseže tališče, se element stopi in odpre tokokrog. Zaradi te zasnove je primeren za scenarije, kjer hiter odziv ni kritičen, kot je zaščita pred preobremenitvijo za kable in žice.

Hitro delujoča varovalka pa je posebej optimizirana v materialu in strukturi. Njegov taljivi element je izdelan iz čistega srebra, posrebrenega bakra ali čistega bakra, oblikovan kot pravokoten tanek trak z zoženimi vratovi okroglih lukenj in vnaprej nameščenimi spajkami z nizkim tališčem na določenih mestih. Iznajdljivost te zasnove je v dejstvu, da ko pride do preobremenitve ali nizkega večkratnega kratkega stika, se spajkalna točka najprej stopi in z metalurškim učinkom pospeši hitro ločevanje elementa na zoženem vratu, s čimer se doseže prekinitev tokokroga v mikrosekundah do milisekundah.

V bistvu se običajne varovalke zanašajo na "naravno akumulacijo toplote", medtem ko varovalke s hitrim delovanjem dosežejo "aktivno pospešeno zlom" s konstrukcijskim in materialnim inženiringom - to je najbolj temeljna razlika med obema.

Hitrost odziva: vrzel v milisekundah in mikrosekundah

Hitrost odziva je najbolj intuitivna razlika med obema vrstama varovalk.

Pri običajnih varovalkah je čas taljenja obratno sorazmeren z večkratnikom preobremenitvenega toka: večji kot je tok, ki presega nazivno vrednost, krajši je čas taljenja; nasprotno pa se lahko pri nižjih večkratnikih preobremenitve čas taljenja podaljša na nekaj sekund ali celo dlje. Ta značilnost "časovnega zamika" je sprejemljiva pri zaščiti kablov, ker imajo kabli določeno toplotno zmogljivost in kratkotrajno preobremenitveno sposobnost.

Hitro delujoče varovalke se obnašajo povsem drugače. Zahvaljujoč "pospeševalnemu" mehanizmu spajkalnih mest z nizkim tališčem in učinku koncentracije gostote toka zaradi strukture zoženega vratu lahko hitrodelujoče varovalke počistijo vezje v milisekundah ali celo mikrosekundah. Ta ekstremna hitrost se ne zasleduje zaradi nje same, ampak za odstranitev toka napake v časovni omejitvi, ki jo lahko prenesejo polprevodniške naprave (kot so IGBT-ji, SiC MOSFET-ji in usmerniške diode) – toplotna toleranca polprevodnikov je običajno le reda velikosti milisekund in običajne varovalke ne morejo izpolniti te zahteve glede zaščite.

Scenariji uporabe: Zaščitni cilji definirajo izbirno logiko

Meje uporabe hitro delujočih in navadnih varovalk so seveda določene z njihovimi lastnostmi odziva.

Navadne varovalke se uporabljajo predvsem za zaščito kablov in žic pred preobremenitvijo in kratkim stikom. Kabli imajo določeno toplotno vztrajnost; kratkotrajne preobremenitve ne povzročijo takojšnje poškodbe izolacije, zato je dopusten določen zamik delovanja varovalke. To pojasnjuje, zakaj se običajne varovalke še vedno pogosto uporabljajo v distribucijskih in industrijskih električnih vodih.

Po drugi strani pa so hitro delujoče varovalke namenjene zaščiti polprevodniških napajalnih naprav in usmerniških sklopov. Pri fotonapetostnih pretvornikih, polnilnih postajah za enosmerni tok in pretvornikih za shranjevanje energije (PCS) so moduli IGBT in SiC izjemno občutljivi na prevelik tok – ko pride do kratkega stika, je treba tok sprostiti v stotinah mikrosekund ali pa bo naprava trajno poškodovana. Hitro delujoče varovalke so ravno rešitev za to zahtevo.

Zlasti v sistemih za shranjevanje energije (ESS) je uporaba hitrih varovalk kritična. Tokovi kratkega stika v baterijskih grozdih so značilni za visoko enosmerno napetost, visoko velikost toka in brez naravnega prečkanja ničle, kar postavlja stroge zahteve glede prekinitvene zmogljivosti in učinkovitosti gašenja obloka. Visokohitrostne enosmerne varovalke za shranjevanje energije ne smejo zagotavljati le hitrega odziva, temveč tudi zanesljivo gasiti obloke brez ponovnega vžiga v pogojih visoke napetosti enosmernega toka, hkrati pa nuditi zadostno prekinitveno zmogljivost za obvladovanje izjemno visokih tokov kratkega stika, ki jih lahko zagotovijo akumulatorski grozdi.

Klasifikacija IEC: Tehnična ločnica med aR in gG

Z vidika standardov Mednarodne elektrotehnične komisije (IEC) za varovalke je razlika med hitro delujočimi in navadnimi varovalkami dodatno kvantificirana in standardizirana.

Navadne varovalke običajno spadajo vgG(full-range cable protection), ki ponuja popolno zaščito pred preobremenitvijo in kratkim stikom, vendar z relativno daljšimi časi delovanja, primeren za splošno distribucijo in zaščito kablov.

Hitro delujoče varovalke spadajo medaR(polprevodniška zaščita z delnim dosegom). Varovalke aR so posebej zasnovane za zaščito polprevodniških naprav, saj imajo izjemno nizke vrednosti I²t (prepustna energija) in močno zmogljivost omejevanja toka. Lahko prekinejo tok napake v zelo zgodnji fazi napake, s čimer omejijo energijo napake znotraj zmožnosti vzdržljivosti polprevodniških naprav. Varovalke aR ne skrbijo za zaščito pred preobremenitvijo z nizkimi večkratniki – ta funkcija je dodeljena krmilnim sistemom ali kontaktorjem, ki tvorijo jasno funkcionalno hierarhijo.

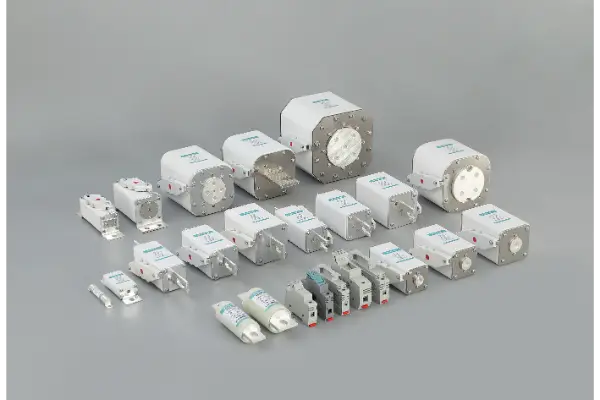

Galaxy Fuse: hitre varovalke za novo energijo in shranjevanje energije

Galaxy Fuseima več kot 40 let izkušenj pri raziskavah in razvoju ter proizvodnji varovalk, pri čemer gradi globoko tehnično strokovno znanje in izkušnje v segmentu hitro delujočih varovalk. Za nove energetske aplikacije, kot so fotovoltaični pretvorniki, polnilne postaje za enosmerni tok in pretvorniki za shranjevanje energije, Galaxy Fuse ponuja obsežen nabor visoko zmogljivih varovalk za visoke hitrosti.

Sistem za shranjevanje energije Namenske varovalke za visoke hitrostiso ključno osredotočeno področje za Galaxy Fuse. Sistemi za shranjevanje energije zahtevajo veliko več od varovalk kot splošne industrijske aplikacije: enosmerne napetosti do 1500 V, tokovi kratkega stika, ki dosegajo stotine kiloamperov, in potreba po absolutni zanesljivosti gašenja obloka in prekinitve v zaprtih baterijskih okoljih. Izdelki serije Galaxy Fuse za shranjevanje energije uporabljajo taljive elemente iz čistega srebra in medij za dušenje obloka iz kremenčevega peska visoke čistosti v kombinaciji z optimizirano strukturo z vratom, da zagotovijo mikrosekundni odziv in zanesljivo prekinitev v pogojih ekstremne napake.

Glavne tehnične prednosti:

● Elementi iz čistega srebra / posrebrenega bakra:Nizko tališče in visoka prevodnost zagotavljata hiter odziv

● Optimizirana vratna struktura:Natančen nadzor talilnih točk za dosledno prekinitev obloka

●High-Purity Quartz Sand Arc Gašenje:Hitro absorbira energijo obloka in zavira ponovno vžig

●Popoln certifikat:Izdelki so v skladu z IEC60269, GB13539 in drugimi mednarodnimi standardi, z več serijami, ki imajo certifikate UL, TUV in CE

●Popolna tehnična podpora:Zagotavlja izmerjene krivulje I²t in krivulje izklopnega toka, kar inženirjem olajša natančne izračune koordinacije zaščite sistema

Zaključek

Razlika med hitro delujočimi in navadnimi varovalkami sega daleč preko površinskega "hitro proti počasnemu". Od izbire materiala in strukturne optimizacije do odzivnih mehanizmov in klasifikacije IEC, oba predstavljata popolnoma različni zaščitni filozofiji.

Navadne varovalke ščitijo "toplotno kapaciteto" kablov; hitro delujoče varovalke ščitijo "krhko okno" polprevodnikov. V današnjem hitro rastočem sektorju nove energije in shranjevanja energije je razumevanje in pravilna uporaba edinstvene vrednosti hitrodelujočih varovalk bistvena veščina za vsakega inženirja močnostne elektronike.

Galaxy Fuse – več kot 46 let zavezanosti visokokakovostni proizvodnji varovalk, ki je namenjena zagotavljanju varnih in zanesljivih rešitev za zaščito tokokrogov za globalno novo energijo in sisteme za shranjevanje energije.

Za tehnično podporo pri izbiri hitre varovalke za shranjevanje energije ali novo energetsko opremo, prosimose obrnite na Galaxy Fusetehnična ekipa.
