Izbira varovalke: ključni koraki in ključni premisleki

Varovalke so splošno priznane v električnih sistemih kot zadnja obrambna linija pred prekomernim tokom - njihova pravilna izbira neposredno določa zmožnost prekinitve napake in varnostne meje opreme. Nepravilna izbira ne vodi samo do pogostih izpadov električne energije opreme, ampak lahko povzroči tudi resne nesreče, kot so požari in eksplozije. Vendar pa se številni inženirji in osebje, ki se ukvarja z nabavo, soočajo z več zapletenimi parametri, kot so nazivna napetost, krivulje tokovnih karakteristik, prekinitvena zmogljivost in znižanje temperature, pogosto v negotovosti, kje začeti. Kot profesionalni dobavitelj komponent za zaščito tokokrogov,Galaxy Fusese že vrsto let intenzivno ukvarja s področjem zaščite varovalk in distribucije električne energije ter ponuja celotno paleto izdelkov z varovalkami, vključno s počasnim tipom gL/gG, tipom s hitrim delovanjem in tipom, specifičnim za enosmerni tok, s čimer strankam pomaga doseči varno, natančno in zanesljivo zaščito pred preobremenitvijo in kratkim stikom. Ta članek, ki združuje mednarodne izbirne standarde s praktičnimi izkušnjami, sistematično opisuje ključne korake in ključne premisleke za izbiro varovalk, vam pomaga pri sprejemanju pravilnih odločitev glede na dimenzije, kot so napetost, tok, karakteristične krivulje in prekinitvena zmogljivost, ter zagotavlja jasen in uporaben vodnik za izbiro.

1. Določite nazivno napetost:

Nazivna napetost varovalke mora biti enaka ali večja od največje delovne napetosti zaščitenega tokokroga (vključno z morebitnimi prehodnimi prenapetostmi). Pri enosmernih tokokrogih je potrebna posebna pozornost pri izbiri varovalk, ki so posebej zasnovane za enosmerni tok, saj je prekinitev obloka enosmernega toka veliko težje kot prekinitev obloka izmeničnega toka.

2. Določite trenutno oceno (najbolj kritično in zapleteno)

Normalni delovni tok:

Natančno izmerite ali izračunajte trajni tok, ki ga črpa tokokrog v normalnih pogojih delovanja. Nazivni tok varovalke mora biti večji od normalnega obratovalnega toka tokokroga in mora biti manjši od varne tokovne zmogljivosti zaščitenega vodnika ali komponent.

3. Ključni pomisleki za izbiro nazivnega toka

(1) Karakteristična krivulja varovalke

Oglejte si proizvajalčevo krivuljo časovno-tokovne karakteristike.

Prepričajte se, da se varovalka pri običajnem obratovalnem toku ne izklopi (tj. čas delovanja varovalke je daljši od normalne delovne tokovne točke).

Pri tokovih preobremenitve ali kratkega stika, ki zahtevajo zaščito, se mora varovalka varno sprostiti v dovolj kratkem času (tj. krivulja leži levo od točke preobremenitve/kratkega stika).

(2) Zaščita pred preobremenitvijo

Za opremo z vklopnim tokom med zagonom, kot so motorji in transformatorji, mora varovalka prenesti zagonski (napetostni) tok brez sproščanja v dovoljenem zagonskem času (izberite varovalko z zadostno vrednostjo I²t).

Istočasno, ko pride do preobremenitve (npr. 1,5- do 6-kratnik nazivnega toka), mora varovalka izklopiti v dovoljenem času preobremenitve opreme. Izberite varovalke s počasnim ali časovnim zamikom (npr. gL/gG, tip T).

(3) Zaščita pred kratkim stikom

Varovalka mora prekiniti zelo velike tokove kratkega stika v zelo kratkem času (običajno v milisekundah), da prepreči poškodbe opreme in požar. Zahtevana je zadostna prekinitvena zmogljivost (glejte naslednji razdelek).

(4) Zmanjšanje temperature

Vrednost toka varovalke se zmanjša pri visokih temperaturah okolja. Oglejte si podatkovni list in izvedite izračune znižanja na podlagi najvišje dejanske temperature okolja namestitve. Na primer, pri temperaturi okolja 55 °C bo morda treba izbrati varovalko z nazivnim tokom, ki je za 50 % ali več višji od običajnega delovnega toka. Izogibajte se nameščanju varovalk v zaprtih prostorih z visoko temperaturo ali v bližini komponent, ki proizvajajo toploto.

(5) Prenapetostni tokovi in ​​staranje

Pogosti zagonski impulzi ali dolgotrajne rahle preobremenitve lahko pospešijo staranje varovalke, kar povzroči, da se izprazni tudi pri običajnem delovnem toku. Ocenite trenutna nihanja dejanskega delovanja.

4. Določite prekinitveno zmogljivost (ocena prekinitve)

Nazivna izklopna zmogljivost varovalke mora biti večja ali enaka največjemu pričakovanemu okvarjenemu toku, ki se lahko pojavi v zaščitenem tokokrogu (običajno tok kratkega stika na mestu namestitve). Za končna vezja ali gospodinjska vezja se lahko zahteva, da je prekinitvena zmogljivost nekaj tisoč amperov (npr. 6 kA). Pri industrijskih glavnih razdelilnih ploščah, ki se nahajajo blizu velikih transformatorjev, bo morda morala biti izklopna zmogljivost desetine ali celo stotine kiloamperov (npr. 50 kA, 100 kA ali več). Izbira varovalke z nezadostno izklopno močjo lahko povzroči, da varovalka poči ali ne uspe zanesljivo ugasniti obloka pri prekinitvi velikega okvarnega toka, kar povzroči resne nesreče.

Kritična varnostna opozorila

Brez zamenjav:

Nikoli ne uporabljajte varovalke z nazivno močjo, ki je višja od navedene, ali zamenjajte varovalko z žico (bakreno ali železno). To je resna nevarnost požara.

Previdno pri DC:

V sistemih z enosmernim tokom vedno uporabljajte varovalke, ki so jasno označene z oznako DC in imajo ustrezno nazivno napetost. AC varovalke morda ne bodo varno prekinile enosmernih okvarnih tokov.

Nevarnost nezadostne prekinitvene zmogljivosti:

Varovalka z nezadostno izklopno močjo lahko eksplodira, ko prekine tok velikega kratkega stika, kar povzroči oblok in leteče ostanke – izjemno nevarno.

Pravilo zamenjave:

Ko se varovalka izprazni, vedno poiščite in odpravite vzrok napake, nato pa jo zamenjajte z varovalko enakega tipa in enake moči.

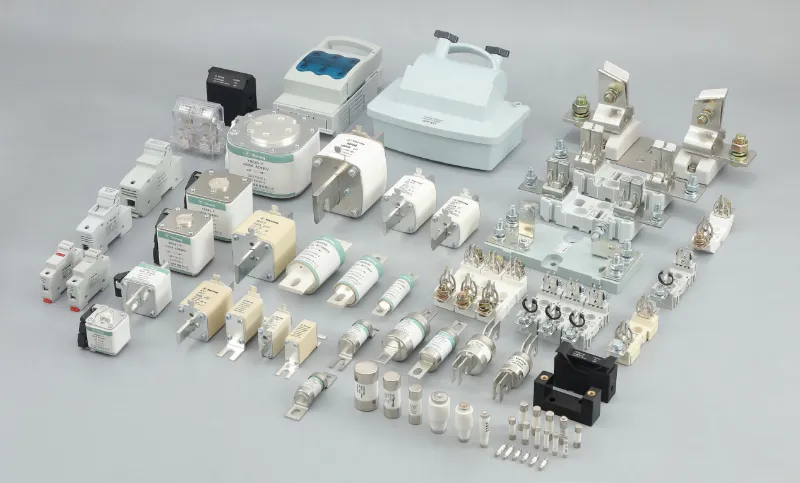

Izbira varovalke nikakor ni tako preprosta kot "samo izberite večjo nazivno vrednost" — zahteva celovito preučitev več spremenljivk, kot so napetost, tok, temperatura okolja, zagonski tok in energija kratkega stika. Nepravilna izbira lahko povzroči neučinkovitost zaščitne naprave ali celo povzroči nesrečo. Galaxy Fuse ponuja celotno paletoizdelki z varovalkamiod 1A do 2000A, ki zajema AC 250V/500V/690V in DC 150V/500V/1000V, vključno z varovalkami gG/gL za splošno uporabo, varovalkami za zaščito motorja aM, varovalkami za zaščito polprevodnikov s hitrim delovanjem in varovalkami za PV/shranjevanje energije DC. Nudimo tudi popolne krivulje čas-tok in podporo pri izbiri podatkov I²t. Naša tehnična ekipa vam lahko pomaga s storitvami poglobljene izbire, kot so izračuni zmanjšanja vrednosti, preverjanje prekinitvene zmogljivosti in ocena življenjske dobe staranja.

Izbirate varovalke za projekt? Še vedno niste prepričani o scenarijih zaščite DC ali visokega toka kratkega stika?

Brez skrbistiktheEkipa Galaxy Fusekadarkoli ali pustite sporočilo spodaj. Preprosto nam posredujte svojo delovno napetost, običajni obremenitveni tok, zagonski konični tok in temperaturo okolja in priporočili vam bomo najvarnejši in najbolj ekonomičen model varovalke.
