Kako enosmerni kontaktorji in varovalke delujejo skupaj?

I. Funkcionalna definicija: dvoplastna zaščitna arhitektura z jasno opredeljenimi vlogami

DC kontaktor: upravljalno izvršno stikalo

DC kontaktor je elektromehanska preklopna naprava, ki povezuje in odklaplja enosmerna vezja visoke moči pod ukazi nadzornega sistema. Njegove glavne funkcije v polnilni postaji vključujejo:

• Nadzor začetka/ustavitve polnjenja: Zapre se za vzpostavitev polnilne poti na ukaz iz BMS ali krmilnika za polnjenje in se odpre za prekinitev povezave po zaključku.

•Nujna izolacija: Izvede nadzorovan odklop napajanja po prejemu ukazov, ko sistem zazna nenormalne pogoje, kot so previsoka temperatura, prenapetost ali napake v izolaciji.

•Upravljanje pred polnjenjem: Deluje z uporom pred polnjenjem, da omeji zagonski tok, preden je glavno vezje pod napetostjo, in ščiti kondenzatorje vodila.

DC varovalka: pasivna ultimativna zaščitna naprava

Varovalka je zaščitni element za enkratno uporabo, ki zanesljivo prekine okvarne tokove, preden ti povzročijo nepopravljivo škodo. Temeljne razlike med polprevodniškimi hitro delujočimi varovalkami, ki se uporabljajo v polnilnih postajah za enosmerni tok, in navadnimi industrijskimi varovalkami so:

•Odziv na mikrosekundni ravni: Veliko hitreje kot desetine milisekund, potrebnih za mehansko proženje kontaktorja.

•Značilnost omejevanja toka: Omejuje energijo okvarjenega toka v mejah vzdržljivosti naprav za napajanje v smeri toka (IGBT/SiC).

•Zmogljivost gašenja obloka z enosmernim tokom: Zanesljiva prekinitev v sistemih 500–1500 V DC brez tveganja ponovnega vžiga.

•Povzetek pozicioniranja: Kontaktor je nadzorovana "varnostna vrata"; varovalka je nepogrešljiva "zadnja obrambna linija".

II. Inženirska logika usklajenega ujemanja

Zasnova zaščite polnilne postaje še zdaleč ni preprosta namestitev dveh naprav v isto ohišje. Njihov koordinacijski odnos predstavlja jedro tehnične logike večplastne zaščitene arhitekture.

Tipična topologija napajalnega kroga

Vhod omrežja → AC/DC modul → DC Bus → Varovalka → Glavni kontaktor → Kontaktor za predhodno polnjenje + upor → Vmesnik vozila

Hierarhija zaščite in odzivni čas

Tipični načini napak zaradi neusklajene koordinacije

Osnovno merilo oblikovanja: Vrednost I²t, ki prepušča varovalko, mora biti strogo nižja od vrednosti I²t, odporne na kratek stik zaščitenega kontaktorja.

III. Pet ključnih tehničnih parametrov za ujemanje in izbiro

1. Nazivna napetost: specifična za DC z veliko rezervo

Ker enosmerni tok nima naravne točke prečkanja ničelne točke, je ugašanje obloka veliko težje kot v sistemih izmeničnega toka. Zato se izbirna logika za naprave, specifične za DC, bistveno razlikuje od naprav za izmenični tok.

Načelo izbire: Nazivna napetost varovalke in kontaktorja mora biti ≥ največje sistemske napetosti enosmernega vodila.

• Platforma za polnjenje 800 V → Priporočena nazivna napetost 1000 V DC ali več

• 1500 V sistem za shranjevanje energije → Izbrati morate 1500 V DC ali višjo nazivno vrednost

Tehnično opozorilo: Strogo prepovedati zamenjavo izdelkov z oznako AC za naprave, specifične za DC. Če med prekinitvijo napake ne uspe učinkovito ugasniti obloka, lahko pride do katastrofalnih posledic.

2. Nazivni tok: marža za kontaktorje, izračun I²t za varovalke

DC kontaktor:

• Nazivni trajni tok mora presegati največji izhodni tok polnilne postaje.

• Faktor inženirskih izkušenj: Priporočena izbira pri približno 1,2×.

DC varovalka:

•Izbira ne sme temeljiti samo na nazivnem toku; I²t in prekinitveno zmogljivost je treba celovito ovrednotiti.

• I²t taljenja varovalke mora biti pod vzdržljivim I²t zaščitenega polprevodniškega modula (IGBT/SiC).

• Faktor inženirskih izkušenj: Priporočena izbira pri približno 1,5×.

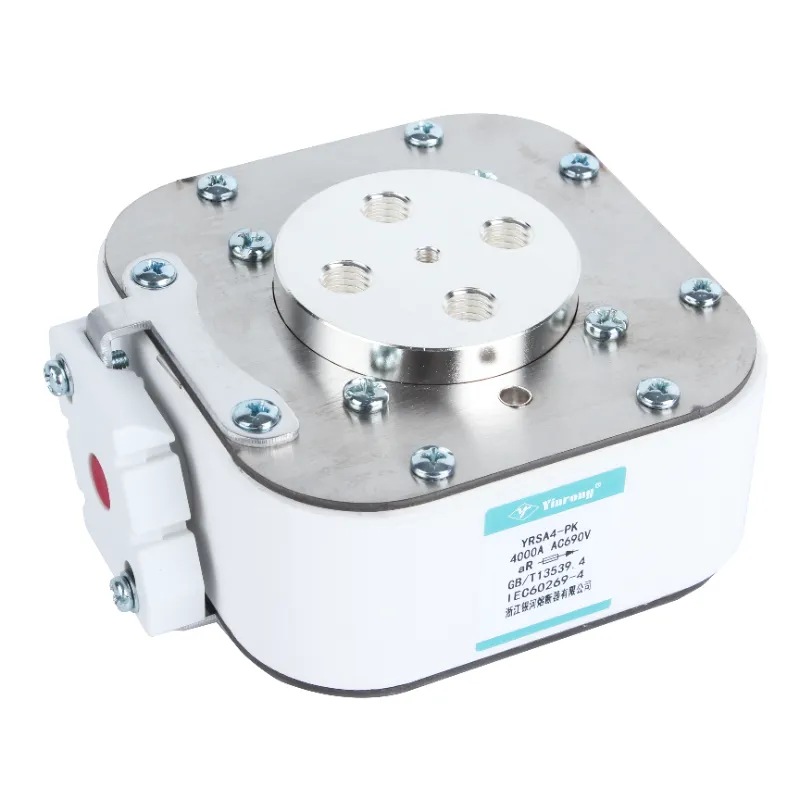

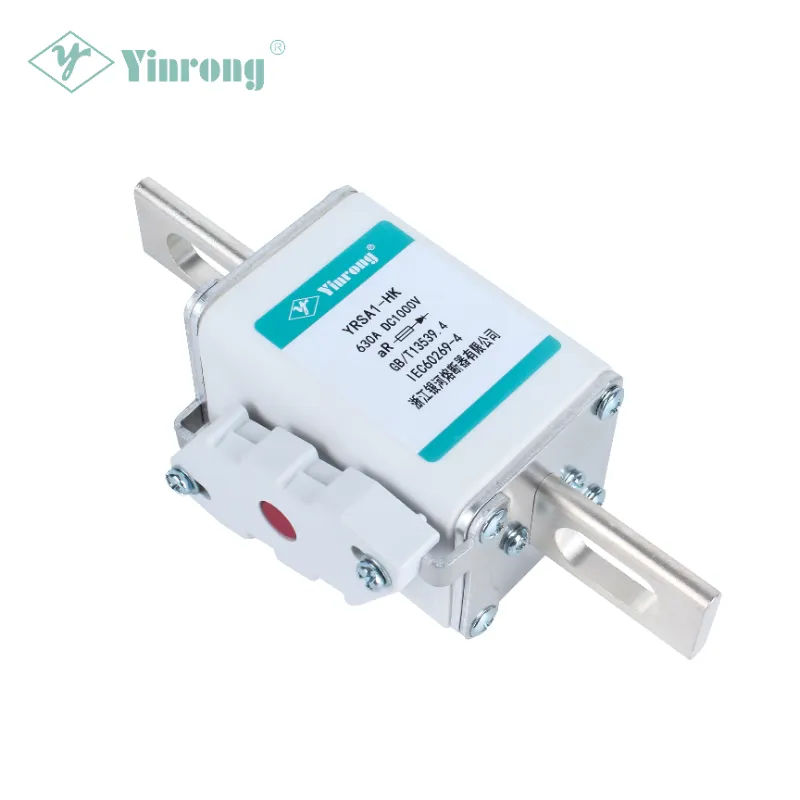

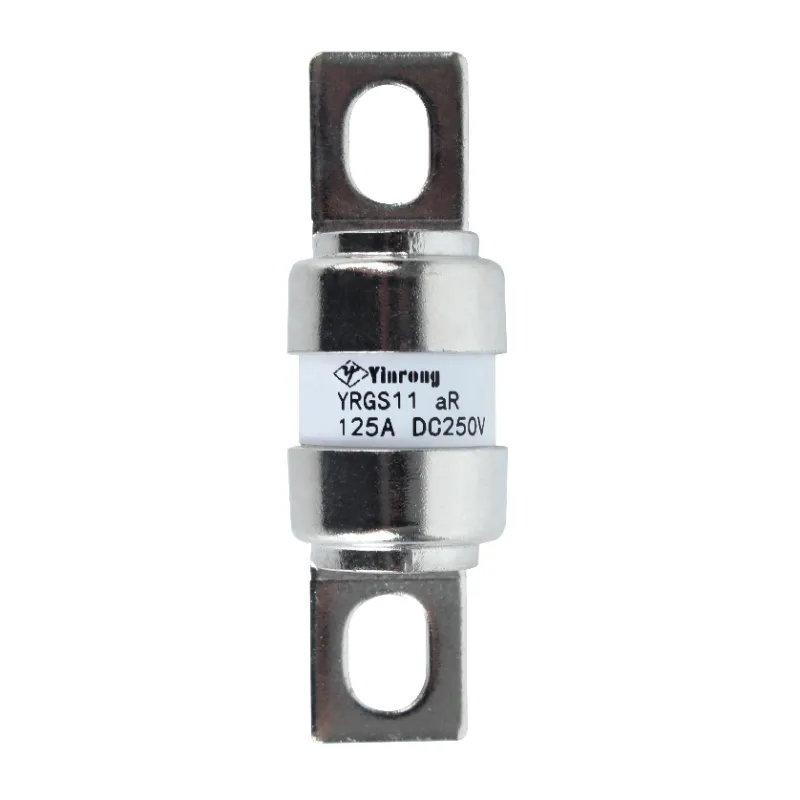

Serija YRSA iz Zhejiang Galaxy Fuse pokriva nazivne napetosti od 690 V do 1500 V in nazivne tokove od 10 A do 3000 A, vsebuje posrebrene varovalke iz čistega bakra ali čistega srebra s spremenljivim presekom, nameščene v keramičnih ceveh iz aluminijevega oksida visoke trdnosti, s kremenčevim peskom visoke čistosti kot medijem za gašenje obloka.

3. I²t koordinacija: ključni parameter ujemajoče se zasnove

I²t (ampere-kvadratne sekunde) je najbolj kritičen kvantitativni indikator pri izbiri ujemanja varovalke in kontaktorja.

Odnosi izbirnih omejitev:

Serija hitro delujočih varovalk Galaxy Fuse ima nizke vrednosti I²t, močno zmogljivost omejevanja toka in visoko izklopno zmogljivost, zaradi česar so primerne za zaščito polprevodniških naprav in celotne opreme pred kratkim stikom.

4. Selektivna koordinacija časa in toka

V večnivojski zaščitni arhitekturi mora najprej delovati zaščitna naprava, ki je najbližja točki napake.

5. Temperatura okolice in zmanjšanje moči

Polnilne postaje so nameščene v najrazličnejših okoljih, z inženirskimi zahtevami, ki segajo od -40 °C nizkih temperatur do +85 °C visokih temperatur. Zmogljivost tako varovalk kot kontaktorjev mora biti zmanjšana glede na dejansko temperaturo okolja.

IV. Galaxy Fuse: profesionalna izbira za zaščito polnilne postaje z enosmernim tokom

Ustanovljeno leta 1980,Zhejiang Galaxy Fuse Co., Ltd. je profesionalno podjetje za varovalke, ki vključuje raziskave in razvoj, testiranje, proizvodnjo, prodajo in uvoz/izvoz. Kot ključno podjetje v okviru nekdanjega Ministrstva za strojegradnjo in vodilni proizvajalec varovalk na Kitajskem glavni proizvodi podjetja zajemajo fotonapetostne enosmerne varovalke, varovalke za nova energetska vozila in varovalke za polnilne postaje. Izdelki so skladni z IEC 60269, GB/T 13539.4 in drugimi mednarodnimi in domačimi standardi ter se izvažajo v več kot 80 držav in regij, vključno z Evropo, Ameriko, jugovzhodno Azijo in Bližnjim vzhodom.

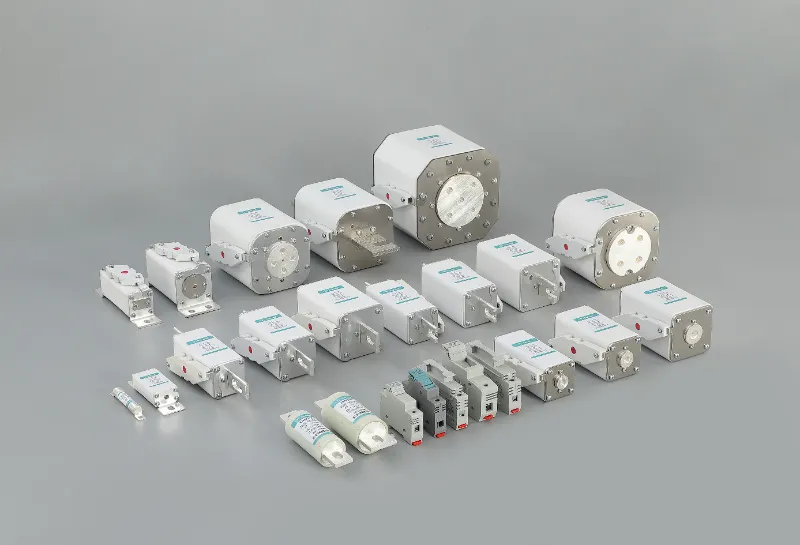

Priporočena serija izdelkov za zaščito DC za polnilne postaje

Glavne tehnične prednosti Galaxy Fuse

•Celotna serija mednarodnih certifikatov: Več serij je opravilo certifikate TÜV, UL, CE in CQC. Sistemi vodenja zajemajo standarde IATF 16949, ISO 9001, ISO 14001 in ISO 45001.

•Zrele rešitve usklajevanja: Obsežne izkušnje s koordinacijo inženiringa z običajnimi kontaktorji DC in zrelimi rešitvami za izbiro.

•Popolna tehnična podpora: Zagotavlja izmerjene krivulje I²t in krivulje izklopnega toka za lažje natančne izračune koordinacije s kontaktorji.

• Globoka tehnična akumulacija: Ima več kot 48 patentov za uporabne modele in izume za proizvodnjo varovalk in je bilo leta 2017 priznano kot nacionalno visokotehnološko podjetje.

• Sodelovanje v industrijskih standardih: Izdelki so v skladu z GB/T 13539.4, IEC 60269 in številnimi drugimi mednarodnimi in domačimi standardi.

V. Sklep

Ujemanje kontaktorjev in varovalk v polnilnih postajah za enosmerni tok lahko tehnično povzamemo kot: funkcionalno plastenje, časovno usklajevanje in prepletanje parametrov.

• Varovalka na mikrosekundni ravni prekine tok kratkega stika, da zagotovi varnost IGBT/SiC in drugih močnostnih polprevodnikov.

• Kontaktor je odgovoren za nadzorovano upravljanje preklapljanja, izvajanje običajnih ukazov za zagon/ustavitev in izolacijo v sili.

• Oba služita kot medsebojna rezervna redundanca in tvorita dvojno varnostno oviro.

Ko sta pravilno usklajena, vsak opravlja svoje naloge s slojevito obrambo; pri neusklajenosti so posledice od odpovedi zaščite do izgorelosti opreme.

Z več kot 40-letno predanostjo raziskavam in razvoju visokokakovostnih varovalk ter proizvodnji je Galaxy Fuse predan zagotavljanju varnih in zanesljivih rešitev za zaščito tokokrogov za polnilne postaje z enosmernim tokom.

Za tehnično podporo pri izbiri varovalk za sisteme zaščite polnilnih postaj z enosmernim tokom ali usklajevanje s kontaktorji, prosimose obrnite na tehnično ekipo Galaxy Fuse.
