​Po požaru BESS končno ugotovite, da aR in gG nista ista stvar

Za lastnike podjetij, inženirje in strokovnjake za nabavo, ki delajo na polnilnih postajah, sistemih za shranjevanje energije, pretvornikih in paketih litijevih baterij, obstaja boleč znan scenarij: da bi zmanjšali stroške komponent, se ekipa za nabavo odloči za cenejšo možnost – opusti namenske hitro delujoče varovalke aR v korist nizkocenovnih počasnih varovalk gG, ki so že na voljo.

Razlika v ceni je komaj nekaj deset juanov na enoto. Na papirju se stroški znižajo. Toda ko pride do kratkega stika na terenu po dobavi serije, se matematika obrne – popravila, zamenjave napajalnega modula, odškodnina strankam in izgube v času izpadov seštejejo do več deset tisoč juanov. V najslabšem primeru zgori celotna posoda za shranjevanje energije. To ni pretiravanje.

Nadzor nad eno samo varovalko lahko ogrozi celoten projekt shranjevanja energije

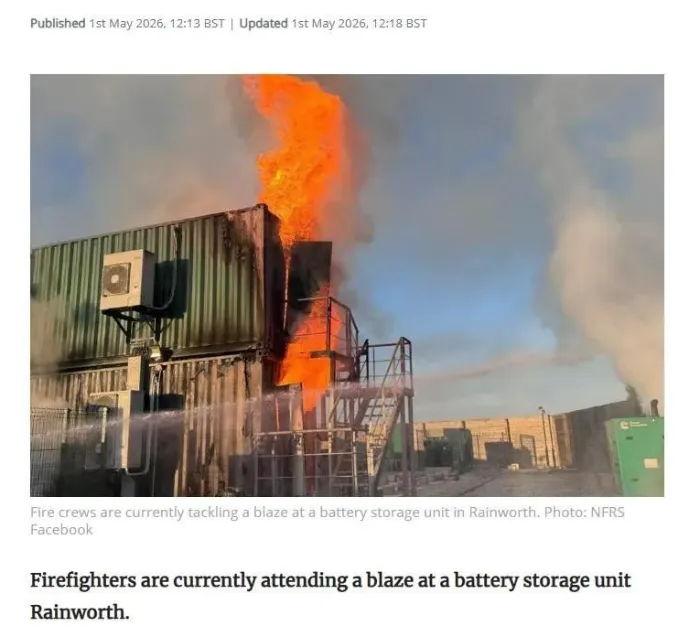

Maja 2026 je v rudniku premoga Ruffs Lane blizu Rainwortha v Nottinghamshiru v Združenem kraljestvu izbruhnil požar v sistemu za shranjevanje energije v baterijah. Iz dveh zloženih skladiščnih zabojnikov, ki sta jih zajela ogenj, se je valil gost črn dim. Objekt, ocenjen na 7,5 MW/7,5 MWh, je bil opremljen z baterijami LG in je bil naročen leta 2017 – to je bil sedmi omrežni BESS, ki je začel delovati v Združenem kraljestvu.

Medtem ko uradni vzrok še preiskujejo, poznavalci industrije predobro poznajo vzorec: požari BESS so skoraj vedno povezani z okvarami električne zaščite. Za tokove kratkega stika v baterijskih grozdih je značilna visoka enosmerna napetost, velikanska velikost toka in brez naravnega prehoda ničelne točke. Če so zaščitne naprave premalo določene ali podstandardne kakovosti, tokov napake ni mogoče odpraviti pravočasno. Toplota se kopiči in rezultat je verižna reakcija – posoda za posodo se vname.

Varovalka, ki stane nekaj deset juanov, lahko povzroči popolno izgubo BESS, mesece izpadov, visoke odškodninske zahtevke in dolgoročno škodo blagovne znamke. Je to kompromis, ki ga je vredno narediti?

Mnogi ne znajo razlikovati med počasnimi varovalkami gG in hitro delujočimi varovalkami aR

Splošno razširjeno napačno prepričanje je preprosto: "Obe sta varovalki - če se trenutna ocena ujema, bo delovalo."

Varovalka gG je bila prvotno zasnovana za nizkonapetostne razdelilne plošče in zaščito pred preobremenitvijo kablov v stanovanjskih in lahkih komercialnih aplikacijah na izmenični tok – scenariji nizkega toka in nizke energije pri napakah. Namestitev v polnilno postajo za enosmerni tok ali sistem za shranjevanje energije je, kot da bi splošnega zdravnika prosili za nujno operacijo srca. Neusklajenost razkriva dve kritični napaki:

Počasen odziv ne prestreže visokih tokov kratkega stika

Napajalne naprave IGBT in SiC znotraj polnilnih postaj in sistemov za shranjevanje energije so izjemno občutljive. V trenutku kratkega stika lahko močni udarni tokovi uničijo modul v mikrosekundah. Varovalka gG ima dolg čas vžiga obloka, kar omogoča prehajanje ogromne količine energije napake (I²t). Ko varovalka končno odpravi napako – če jo sploh kdaj – je drag napajalni modul že uničen, kontaktorski kontakti so zavarjeni, oblok pa pogosto vžge okoliške materiale.

Nezadostna zmogljivost gašenja obloka z enosmernim tokom

Enosmerni tok nima naravne točke prečkanja ničelne točke, zaradi česar je ugasnitev obloka sama po sebi težavna. Standardni talilni elementi gG vsebujejo le rahlo polnjen kremenčev pesek, brez profesionalne spojine za gašenje obloka ali postopkov strjevanja. V visokonapetostnih pogojih kratkega stika z enosmernim tokom obloka ni mogoče hitro ugasniti, kar vodi do počenih ohišij, puščanja peska in vžiga notranjih kablov – vse to so klasični predhodniki požarov posode BESS.

Kaj dejansko loči polprevodniške varovalke Galaxy Fuse aR od gG?

Hitre varovalke Galaxy Fuse, namensko izdelane za polnilne postaje za enosmerni tok, shranjevanje energije in pretvornike, prekašajo običajne izdelke gG v materialih, proizvodnih procesih in zmogljivosti:

Natančno nadzorovan I²t daje prednost zaščiti ključnih komponent

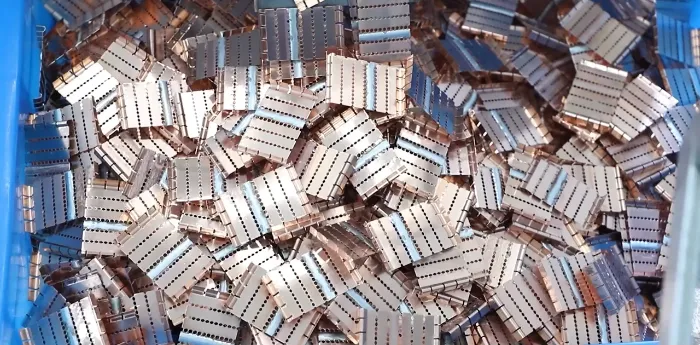

Galaxy Fuse uporablja taljive elemente iz čistega srebra ali posrebrenega bakra – prevodnost srebra je 1,6-krat večja od prevodnosti bakra, kar zagotavlja bistveno hitrejši odziv. Z natančnim omejevanjem vrednosti prepustnega I²t se energija napake absorbira in vezje se očisti v milisekundah, kar zmanjša toplotno obremenitev na IGBT-jih in napravah SiC ter ohrani drage močnostne polprevodnike.

Posrebrena konstrukcija zagotavlja tudi vrhunsko odpornost na obrabo kovin in korozijo. Ker se oprema vsakodnevno vklaplja in izklaplja s ponavljajočimi se operacijami polnjenja/praznjenja, varovalka ostane dolgoročno zanesljiva brez motečega sprožitve.

Vrhunski materiali, zasnovani za zahtevna okolja z visoko temperaturo

Telo varovalke uporablja 95-odstotno keramiko iz aluminijevega oksida visoke čistosti, kar zavrača poceni 75-odstotno keramiko, ki jo običajno najdemo v industriji. To zagotavlja visokotemperaturno toleranco, odpornost na toplotne udarce in stabilno izolacijo tudi v zaprtih ohišjih ali pri dolgotrajni zunanji izpostavljenosti soncu. Visoko zmogljive serije uporabljajo sponke iz čistega bakra (po dvakratni ceni kot medenina), ki zagotavljajo nižji dvig temperature pri delovanju s polno obremenitvijo in odpravljajo pregrevanje kontaktov, iskrenje in luknjanje.

Postopek utrjevanja z oblokom za avtomobilsko uporabo

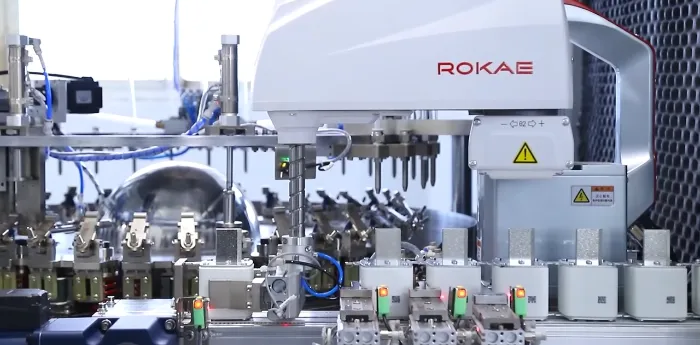

Večina generičnih varovalk gG je preprosto napolnjena z razsutim kremenčevim peskom, pri čemer se v celoti izpusti korak sušenja. Galaxy Fuse uporablja kremenčev pesek visoke čistosti v kombinaciji s specializirano spojino za gašenje obloka, čemur sledi 8-urni ciklični proces sušenja pri visoki in nizki temperaturi. Rezultat je enakomerno gosto, integrirano polnilo, ki hitro zaduši obloke med dogodki kratkega stika, s čimer ne poči ohišja, ne pušča peska in v bistvu odpravi nevarnost požara v pogojih visoke prekinitvene zmogljivosti.

Pokritost polne napetosti in prekinitvene zmogljivosti za visokonapetostne trende

Gserija hitrih varovalk alaxy Fusepokrov 750V, 1000V in 1500VDC, z prekinitveno zmogljivostjo do 250kA DC. To obsega celoten spekter od standardnih enosmernih polnilnikov do 800 V ultra hitrih polnilnih postaj in obsežnih sistemov za shranjevanje energije C&I. Vse serije imajo certifikate UL, TUV, CE in CCC, kar poenostavlja odobritve za domače in izvozne projekte.

Zaupanja vreden industrijski partner: Galaxy Fuse – več kot 40 let odličnosti

Podjetje Zhejiang Galaxy Fuse Co., Ltd., ustanovljeno leta 1980, je profesionalni proizvajalec varovalk, ki vključuje raziskave in razvoj, testiranje, proizvodnjo in prodajo. Podjetje je priznano kot ključno podjetje v okviru nekdanjega ministrstva za strojno industrijo in vodilni domači proizvajalec varovalk.

Osnovne tehnične zmogljivosti:

●48+ patentov za uporabnost in izume v proizvodnji varovalk; leta 2017 priznano kot nacionalno visokotehnološko podjetje

●Certificirani sistemi vodenja: IATF16949, ISO9001, ISO14001 in ISO45001

● Izdelki so skladni z GB13539, IEC60269, VDE0636 in drugimi mednarodnimi standardi

● Izvoženo v več kot 80 držav in regij, vključno z Evropo, ZDA in Afriko

Visokohitrostne varovalke za sisteme za shranjevanje energijeso ključno osredotočeno področje za Galaxy Fuse. Obravnavanje strogih zahtev aplikacij BESS – enosmerne napetosti do 1500 V, tokovi kratkega stika, ki dosegajo stotine kiloamperov, in potreba po absolutni zanesljivosti ugasnitve obloka v zaprtih baterijskih okoljih – izdelki serije Galaxy Fuse za shranjevanje energije uporabljajo taljive elemente iz čistega srebra in medije za dušenje obloka iz kremenčevega peska visoke čistosti v kombinaciji z optimizirano strukturo z vratom. To zagotavlja mikrosekundni odziv in zanesljivo prekinitev v ekstremnih pogojih napake.

Končne misli

Razlika nekaj deset juanov na enoto je zanemarljiva v skupnih stroških polnilne postaje ali sistema za shranjevanje energije. Toda tisto, kar ščiti, je najdražja komponenta v celotnem sistemu – močnostni polprevodniki – in navsezadnje zanesljivost sredstva v celotni življenjski dobi.

Požar v Nottinghamu BESS služi kot streznitveni opomin: na videz nepomembna komponenta lahko postane najšibkejši člen v celotni varnostni verigi, ko pride do napake. Infrastruktura za shranjevanje in polnjenje energije se bistveno razlikuje od splošne distribucije električne energije. Visoka enosmerna napetost, veliki tokovi kratkega stika in odsotnost naravnega prehoda skozi ničlo zahtevajo strogo izbiro, natančno koordinacijo I²t in brezkompromisen nadzor kakovosti.

Kar vas resnično stane, ni pravilno določena hitro delujoča varovalka – to je počasna varovalka, za katero ste upali, da ne bo nikoli delovala.

Galaxy Fuseje več kot 40 let posvetil razvoju visokokakovostnih varovalk, od formulacije materiala in strukturne zasnove do procesov gašenja obloka – vsak korak v primerjavi z vodilnimi v mednarodni industriji. V polnilnih postajah, sistemih za pretvorbo električne energije BESS in fotonapetostnih pretvornikih so bile hitre varovalke Galaxy Fuse uporabljene v številnih projektih po vsem svetu, kar se je izkazalo z obsežnimi dobavami in dolgoročnim delovanjem na terenu.

Varnost ni področje za kompromise. Za tehnično podporo pri izbiri varovalk za shranjevanje energije ali infrastrukturo za polnjenje – od koordinacije I²t do celovitih rešitev za zaščito sistema –se obrnite na Galaxy Fusetehnična ekipa. Zagotavljamo celovito inženirsko podporo na celotnem projektnem potovanju.
